Прикрепление объектов к сетке перспективы
Программа Illustrator предоставляет возможность прикрепления уже созданных объектов к активной плоскости на сетке перспективы.
Чтобы прикрепить объект к сетке:
- С помощью виджета переключения между плоскостями выберите режим Без активной сетки (No Active Grid) (рис. 7.58).
- Выберите инструмент Прямоугольник со скругленными углами (Rounded Rectangle) на панели инструментов (рис. 7.55) и установите параметры заливки и обводки объекта на панели управления.
- Путем перетаскивания указателя мыши нарисуйте прямоугольник со скругленными углами в любом месте окна документа.
Обратите внимание, что прямоугольник нарисован не в перспективе. Так происходит потому, что на шаге 1 вы указали, что в сетке перспективы нет активной плоскости. - С помощью виджета переключения между плоскостями выберите левую (Сетка слева (Left)), правую (Сетка справа (Right)) или горизонтальную (Горизонтальная сетка (Horizontal Grid)) плоскость.
Выбранная вами плоскость станет активной. - Выберите инструмент Выбор перспективы (Perspective Selection) на панели инструментов (рис. 7.59).
- Щелкните мышью по прямоугольнику со скругленными углами, нарисованному в окне документа, чтобы выделить его.
- Выберите команду меню Объект → Перспектива → Прикрепить к активной плоскости (Object → Perspective → Attach To Active Plane).

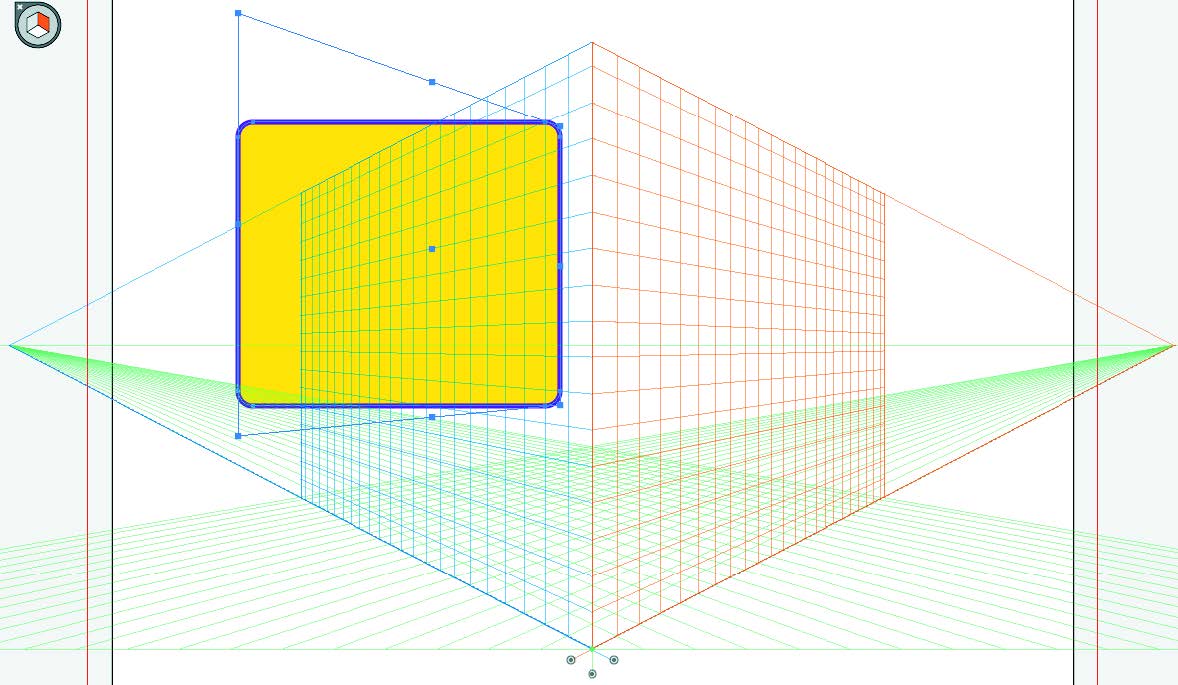

Ограничивающая рамка объекта будет выровнена вдоль плоскости перспективы (рис. 7.60).

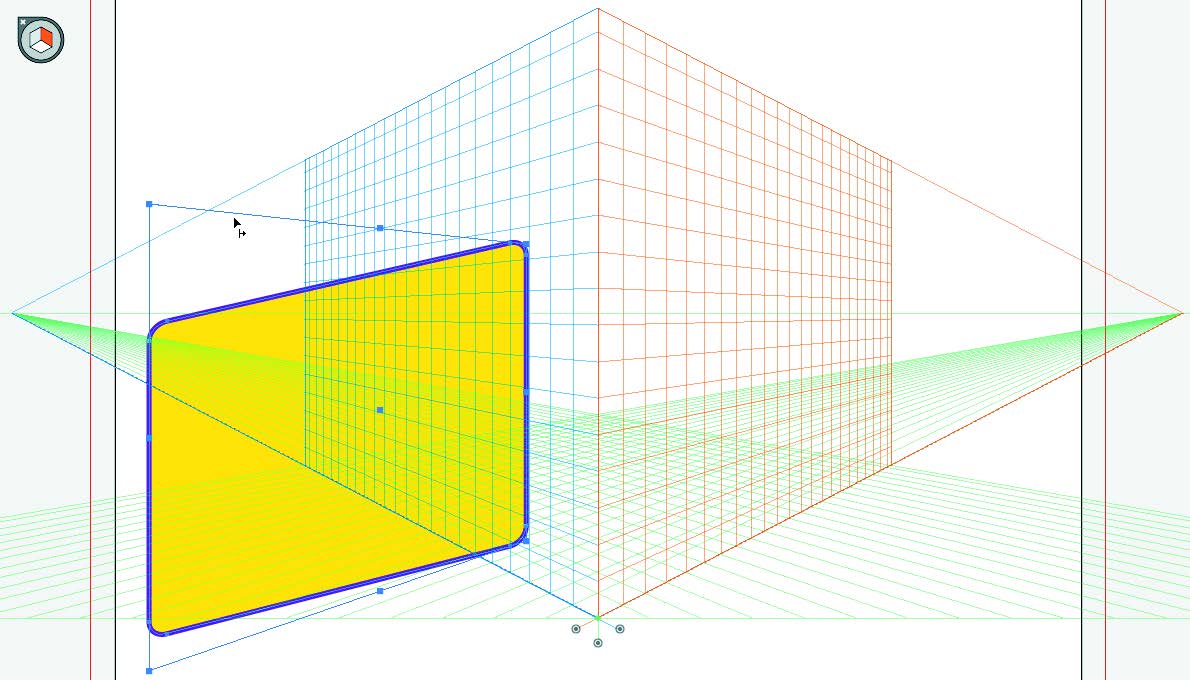

Примечание: Использование команды Прикрепить к активной плоскости (Attach To Active Plane) не влияет на внешний вид объекта. - Перетащите выделенный объект на новое место в окне документа, обратив внимание на изменения в перспективе объекта относительно выбранной плоскости (рис. 7.61).
- Если вы хотите открепить объект от сетки перспективы, выберите команду меню Объект → Перспектива → Открепить с сохранением перспективы (Object → Perspective → Release With Perspective). Выбранный объект отсоединяется от соответствующей плоскости перспективы и становится доступен как обычный графический объект.
Примечание: Использование команды Открепить с сохранением перспективы (Release With Perspective) не влияет на внешний вид объекта.
Перемещение объектов в перспективе
Для перемещения объекта в перспективе выберите инструмент Выбор перспективы (Perspective Selection) (комбинация клавиш Shift+V), а затем используйте клавиши со стрелками или перетащите объект с помощью мыши. Чтобы ограничить перемещение объекта в перспективе, при его перетаскивании удерживайте нажатой клавишу Shift.
Кроме того, вы также можете перемещать объекты в перпендикулярном направлении по отношению к их текущему положению. Это полезно при создании параллельных объектов, например стен комнаты.
Чтобы переместить объект в перпендикулярном направлении по отношению к его текущему положению:
- Выделите объект с помощью инструмента Выбор перспективы (Perspective Selection).
- Перетащите объект в требуемое положение, удерживая нажатой клавишу «тильда» (~).

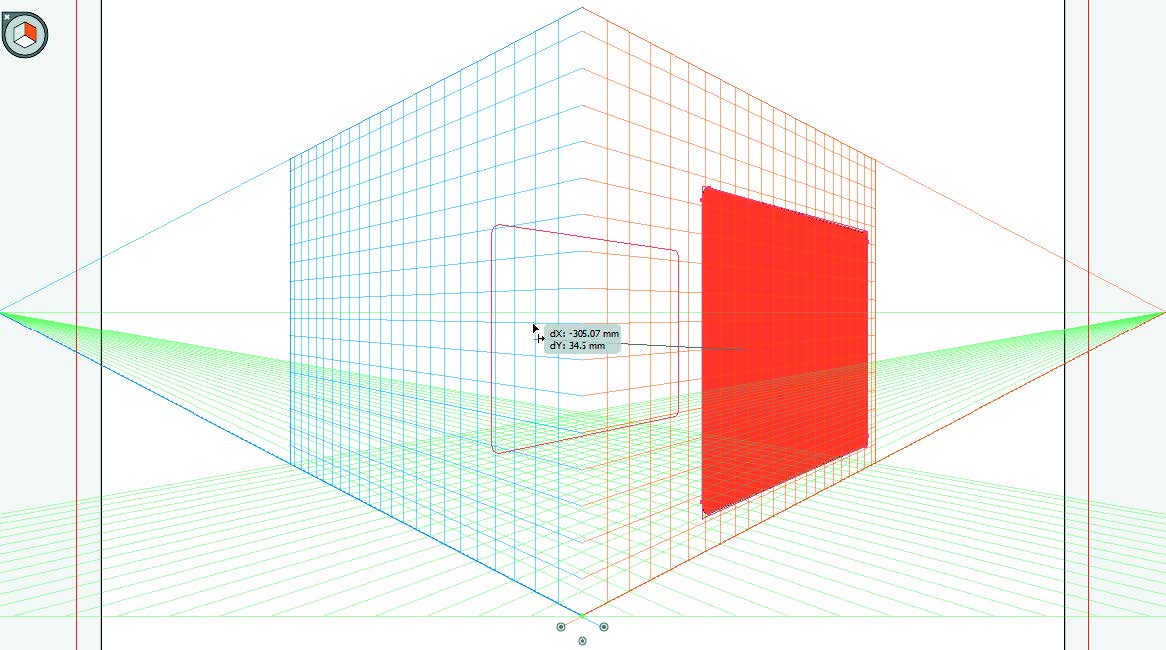

В результате этого действия объект будет перемещен в перпендикулярном направлении по отношению к его текущему положению (рис. 7.62).
